多机/多集群/多资源组部署

部署视频（公有云/单机/多机/多集群/分布式存储/私有仓库/GPU/功能初验）

配置文件所在地

本地调试时（启动方式：在 install/docker/ 目录下执行 docker-compose up）：

k8s 集群的 config 文件：install/docker/kubeconfig/ 下
配置文件 config.py：install/docker/config.py
启动文件 entrypoint.sh：install/docker/entrypoint.sh

线上部署时（启动方式：在 install/kubernetes/ 目录下执行 kubectl apply -k cube/overlays）：

k8s 集群的 config 文件：install/kubernetes/kubeconfig/ 下
配置文件 config.py：install/kubernetes/cube/overlays/config/config.py
启动文件 entrypoint.sh：install/kubernetes/cube/overlays/config/entrypoint.sh

机器标签管理

机器通过 label 进行管理，所有的调度机器由平台控制，不由用户直接控制。

开发训练服务机器管理：

对于 cpu 的 train/notebook/service 会选择 cpu=true 的机器
对于 gpu 的 train/notebook/service 会选择 gpu=true 的机器
对于 vgpu 的 service 会选择 vgpu=true 的机器
对于 rdma 网络的 pod 会选择 rdma=true 的机器
训练任务会选择 train=true 的机器
notebook 会选择 notebook=true 的机器
服务化会选择 service=true 的机器
不同资源组的任务会选择对应 org=xx 的机器，默认为 org=public
可以通过 gpu-type=xx 表示 gpu 型号，比如 gpu-type=V100 或 gpu-type=T4；在配置 gpu 算力时也可同步配置型号，例如 2(T4) 表示 2 张 T4 卡。

控制器机器管理：

mysql=true 部署 mysql 服务的机器
redis=true 部署 redis 服务的机器
kubeflow-dashboard=true 部署 CubeStudio 服务的机器
kubeflow=true 部署 kubeflow 的机器
istio=true 部署 istio 的机器
monitoring=true 部署 prometheus 的机器

上述 label 在 install/kubernetes/start.sh:25 的 kubectl label node 命令里可以看到完整集合（含 logging=true）。

单集群多机

1、分布式存储

需要分布式存储的情况下，要先部署分布式存储：先在每台机器上部署分布式存储，可参考 install/kubernetes/nfs/NFS离线部署.md 部署 nfs（主节点部署并配置服务端，其他节点部署配置客户端）。

机器学习平台依赖强 IO 性能的分布式存储。原理参考算力统筹与分布式存储。

！！！重要：分布式文件系统需要挂载到每台机器的 /data/k8s/ 下面（也可以挂载到其他目录，再以软链形式链接到 /data/k8s/）。如果使用 juicefs，则不需要这一步。

需要每台机器都有目录 /data/k8s 作为分布式存储目录（juicefs 不需要）：

mkdir -p /data/k8s/kubeflow/minio
mkdir -p /data/k8s/kubeflow/global
mkdir -p /data/k8s/kubeflow/pipeline/workspace
mkdir -p /data/k8s/kubeflow/pipeline/archives

2、单机完成控制组件部署

在主节点上单机部署 CubeStudio，之后再扩容。参考单机部署。

3、集群扩容

基础准备：主机 /data/k8s 目录下需为分布式存储。

1）初始化机器

先部署 docker、拉取代码文件。

在新机器上拉取 rancher 镜像：

cd install/kubernetes/rancher
sh pull_rancher_images.sh

在新机器上拉取 CubeStudio 镜像：

cd install/kubernetes/
bash init_node.sh

2）添加 k8s（只需要 worker 角色）

在主节点已部署的 rancher server web 界面，将新机器加入 rancher 集群，新机器只需为 worker，并为机器添加 label。

操作路径：左侧边栏「集群管理」-「集群」-「注册」- 只选择「Worker」角色，点击加入集群命令。在新机器上执行复制的命令 + --node-name 新机器内网ip 即可。

如果遇到 docker 的 bug，先 systemctl restart docker，再重新执行命令试一试。

3）为机器添加标签

service=true
train=true
notebook=true
org=public
cpu=true          # 按需
gpu=true          # 按需
gpu-type=A100     # 按需

多机标签

可以在 rancher 中加，也可以通过 kubectl 命令加。

多集群

实现原理： 在每个集群上都完成平台部署，但仅保留其中一个 web 端。web 端所在集群称为「主集群」，其他为「远程集群」。

先在新集群上部署 k8s 和 CubeStudio。

1、远程 k8s 集群卸载非必要组件

# 删除 web
kubectl delete -k cube/overlays
# 删除 mysql 和 redis
kubectl delete -f redis/redis.yaml
kubectl delete -f mysql/deploy.yaml
# 删除 labelstudio
kubectl delete -f labelstudio/postgresql.yaml
kubectl delete -f labelstudio/labelstudio.yaml
# 删除 k8s dashboard cluster
kubectl delete -f dashboard/v2.6.1-cluster.yaml

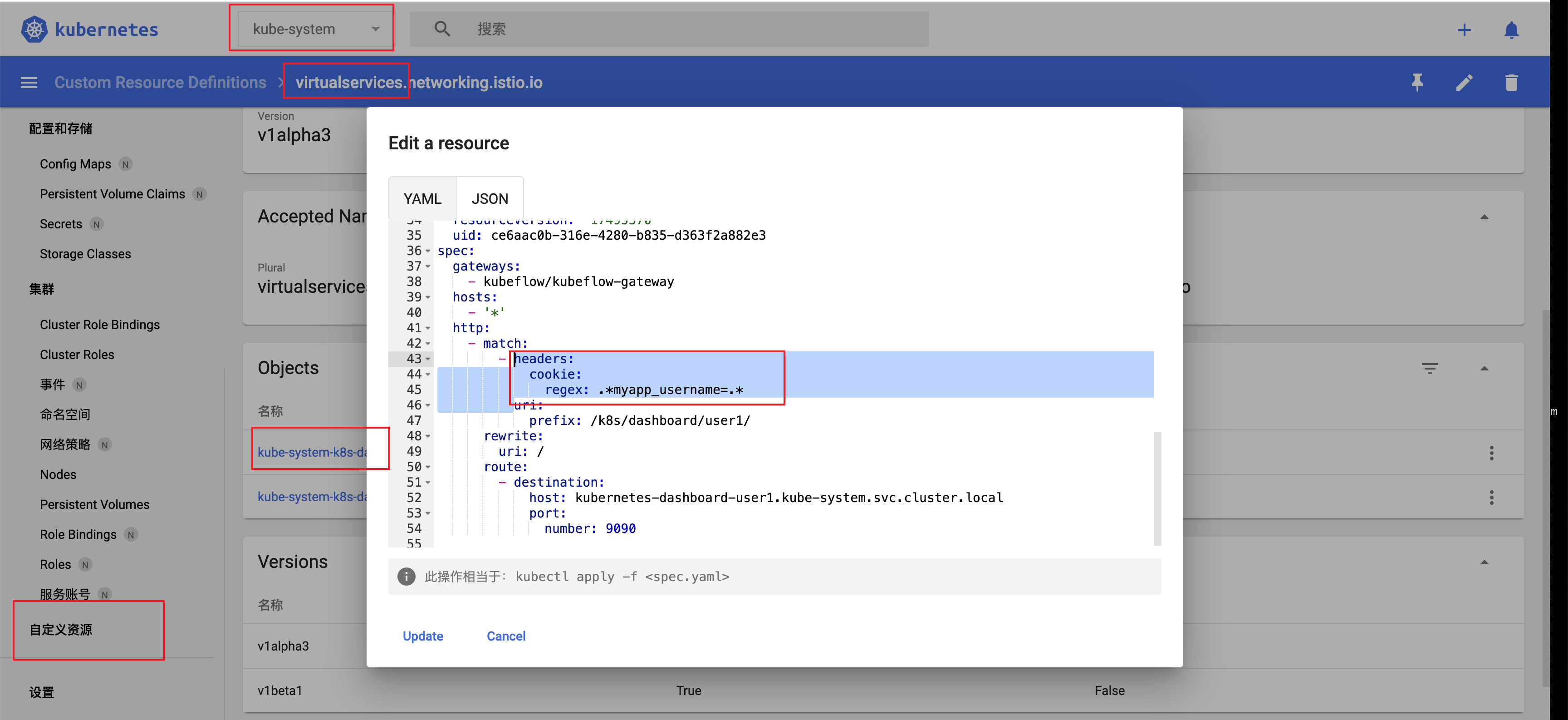

去除远程 k8s 集群的 k8s dashboard user1 的 cookie 校验。

去除cookie校验

2、修改远程 k8s 集群分布式存储配置

如果想让主集群和远程集群使用相同的分布式存储，需要将同一个分布式存储挂载到主集群和从集群主机的 /data/k8s 目录下。

挂载相同分布式存储后，为新集群的 prometheus 创建新的存储目录：

# 创建新 k8s 集群的监控存储目录
mkdir -p /data/k8s/monitoring/prometheus-cluster2
chmod -R 777 /data/k8s/monitoring/prometheus-cluster2

# 修改新 k8s 集群的 prometheus 的 pv
kubectl delete -f cube-studio/install/kubernetes/prometheus/prometheus/prometheus-main.yml
kubectl delete pvc -n monitoring prometheus-k8s-db-prometheus-k8s-0
kubectl delete -f cube-studio/install/kubernetes/prometheus/prometheus/pv-pvc-hostpath.yaml

# 修改 pv-pvc-hostpath.yaml，将 pv 存储地址 /data/k8s/monitoring/prometheus 改为 /data/k8s/monitoring/prometheus-cluster2
# 然后重新部署新 k8s 集群的 prometheus
kubectl create -f cube-studio/install/kubernetes/prometheus/prometheus/pv-pvc-hostpath.yaml
kubectl create -f cube-studio/install/kubernetes/prometheus/prometheus/prometheus-main.yml

3、添加配置文件

3.1 粘贴远程集群 kubeconfig 并生成 configmap

在主集群的 install/kubernetes/kubeconfig/ 目录下粘贴远程集群的 config 文件并规范命名。比如远程集群叫 dev1，就把 config 文件粘贴到 install/kubernetes/kubeconfig/dev1-kubeconfig。

在主集群生成新的 kubeconfig configmap：

cd install/kubernetes

kubectl delete configmap kubernetes-config -n infra
kubectl create configmap kubernetes-config --from-file=kubeconfig -n infra

补充（按代码 install/kubernetes/start.sh:146-153）：kubernetes-config 这个 configmap 不止 infra 命名空间用到，pipeline、automl 命名空间也会挂载它（见 cube/base/deploy-backend.yaml、deploy-watch.yaml、deploy-worker.yaml）。新增集群更新 kubeconfig 后，建议在这三个命名空间都重建一遍：
for ns in infra pipeline automl; do
  kubectl delete configmap kubernetes-config -n $ns
  kubectl create configmap kubernetes-config --from-file=kubeconfig -n $ns
done

3.2 修改 config.py 配置文件

在 config.py 的 CLUSTERS 中添加集群信息（结构见 config.py:1403，字段为 NAME/KUBECONFIG/HOST/可选 SERVICE_DOMAIN）：

# 所有训练集群的信息
CLUSTERS={
    # 和 project expand 里面的名称一致
    "dev":{
        "NAME":"dev",
        "KUBECONFIG":'/home/myapp/kubeconfig/dev-kubeconfig',
        "HOST": 'xx.xx.xx.xx',
        # "SERVICE_DOMAIN": 'service.svc.cluster.local'    # 泛域名
    },
    "dev1":{
        "NAME": "dev1",
        "KUBECONFIG": '/home/myapp/kubeconfig/dev1-kubeconfig',
        "HOST": 'xx.xx.xx.xx',
        # "SERVICE_DOMAIN": 'service.svc.cluster.local'    # 泛域名
  }
}

config.py 更新到 k8s 生效：

kubectl delete -k cube/overlays
kubectl apply -k cube/overlays

或者直接线上修改 infra/kubeflow-dashboard-config-xx 这个 configmap，修改后再重启 infra/kubeflow-dashboard* 相关的 pod。

之后就可以在「整体资源」界面看到不同集群的资源使用情况。

这样 CubeStudio 就能调度多个 k8s 集群，但还需要在项目组中指定当前项目组下的 notebook/pipeline/service 在哪个 k8s 集群调度，即在项目组的扩展参数中添加：

{
  "cluster": "dev1"
}

多集群

3.3 添加新集群的 watch 组件

复制 infra/kubeflow-watch 的 deployment（对应 cube/base/deploy-watch.yaml，deployment 名为 kubeflow-watch），修改名称，并把环境变量 ENVIRONMENT 改为新 k8s 集群的名称。

说明：ENVIRONMENT 在 deploy-watch.yaml 中默认来自 configmap deploy-config 的 ENVIRONMENT 键（deploy-watch.yaml:77-81），新集群的 watch 副本需要把它覆盖为该集群名。

3.4 仓库秘钥重新生成

建议重新保存一遍仓库中的秘钥，因为保存秘钥的动作会在所有 k8s 集群相关命名空间下创建对应的 hubsecret。

3.5 将新集群的 minio 替换为主集群的地址

先将主集群 kubeflow 命名空间的 service minio 改为 nodeport 方式。

再修改新集群 kubeflow 命名空间下的 configmap workflow-controller-configmap，把其中 minio 的地址改为主集群的 nodeport 地址，然后重启 workflow-controller 的 pod。

多资源组

每个 k8s 集群的算力都可以划分为多个资源组，划分通过机器 label 实现。

为机器添加标签 org=xx（xx 为资源组名称）。添加后，在项目组中把资源组配置为上面的 xx，保存项目组配置后，该项目组下的成员就会自动使用这一波资源组算力。

多资源组

单集群多项目组算力均衡

多项目组之间的算力均衡通过 myapp/tasks/schedules.py 中的 adjust_node_resource 任务实现（任务定义见 schedules.py:1111）。

基本原则：将「可共享的机器」从当前负载最小的项目组划分到负载最高的项目组，同时保证项目组的最小可用算力。可共享的判定为：机器 label share 不等于 false（缺省视为 true）且 train=true，并且是 cpu 或 gpu 机器（见 schedules.py:1124-1125）。此外，若有 pod 因资源不足挂起（Pending）超过 5 分钟，会立刻划资源过去并推送通知（schedules.py:1144）。

注意：该任务在 CELERYBEAT_SCHEDULE 中默认是注释掉的（未启用），需要时要手动取消注释开启。启用后默认调度周期为 crontab(minute='*/10')，即每 10 分钟执行一次均衡（见 config.py:731-734）；具体周期以你启用时的配置为准。
